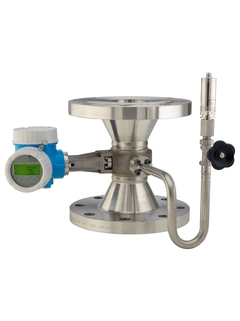

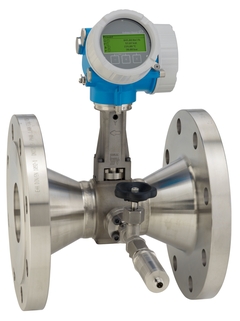

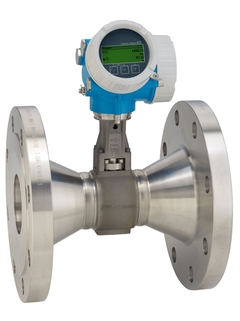

Proline Prowirl R 200

渦街流量計

縮徑型流量計仍具有最高測量精度

應用領域

Prowirl R專為小流量而設計，是可靠的能量管理解決方案。此外，其標定選項PremiumCal可確保高測量精度，從而最大限度地提高工廠效率。Prowirl R 200是真正的兩線制回路供電流量計，使用經濟，且能夠無縫集成至現有系統中。在危險區中具有高操作安全性。Heartbeat Technology（心跳技術）始終確保過程安全。

測量原理特別適用于濕蒸汽/飽和蒸汽/過熱蒸汽、氣體和液體（以及低溫介質）測量

專用于低流量或小流量測量

儀表特點

 內置一級或二級縮徑

 最大公稱口徑（配管）為DN 250 (10")

 壓力傳感器安裝靈活

 顯示單元配備數據傳輸功能

 雙腔室外殼堅固耐用

 工廠安全性：通過多項國際認證（SIL，防爆）

優勢

便捷的能源管理：內置蒸汽和氣體的溫度及壓力測量

節約成本和節省時間：出現管道縮徑時無需改造現有管路

即使介質的雷諾數低至Re 10 000，流量計的測量精度仍保住不變：渦街流量計本體具有高線性度

高長期穩定性：電容式傳感器無漂移，堅固耐用

接線方便：儀表配備獨立接線腔，各種以太網選項

操作安全：無需打開儀表

帶自校驗功能：Heartbeat Technology 心跳技術

測量原理

渦街

產品標題

Flowmeter with best-in-class accuracy despite pipe reduction.

Easy energy management – integrated temperature and pressure measurement for steam and gases.

Dedicated to applications with very low flow or reduced flow.

傳感器特點

節約成本和時間：出現管道縮徑時無需改造現有管路。即使Re 10 000精度依舊不變：渦街流量計本體近乎線性。高長期穩定性：電容式傳感器堅固耐用且無漂移。內置一級或二級縮徑。最大公稱口徑（配管）為DN 250 (10")。

變送器特點

Cost and time savings – no pipework modifications needed for line size reduction. Same accuracy down to Re 10 000 – most linear Vortex meter body. Long-term stability – robust drift-free capacitive sensor.

Integrated diameter reduction by 1 or 2 line sizes. Nominal diameter (mating pipe) up to DN 250 (10"). Flexible positioning of pressure cell.

公稱口徑范圍

DN 25...250 (1...10")

接液部件材質

測量管：1.4408 (CF3M)

DSC傳感器：1.4435 (316/316L)

連接部件：1.4404 (F316/F316L)

測量變量

體積流量、質量流量、校正體積流量、能量流、熱流量差值、溫度

最大測量誤差

體積流量（液體）：±0.75 %

體積流量（蒸汽、氣體）：±1.00 %

質量流量（液體）：±0.85%

質量流量（蒸汽、氣體）：±1.7 %

測量范圍

液體：0.26...545 m3/h (0.15...321 ft3/min)

取決于介質：水，1 bar (14.5 psi)絕壓，20 °C (68° F)

蒸汽、氣體：3.6...7262 m3/h (2.12...4274 ft3/min)

取決于介質：蒸汽，180 °C (356 °F)，10 bar (145 psi)絕壓；空氣，25 °C (77 °F)，4.4 bar (63.8 psi)絕壓

最大過程壓力

PN 40、Cl. 300、20K

介質溫度范圍

標準型：–40...+260 °C (–40...+500 °F)

高溫/低溫型（可選）：–200...+400 °C (–328...+752 °F)

高溫/低溫型（特殊選型）：–200...+450 °C (–328...+842 °F)

環境溫度范圍

一體式（標準）：–40...+80 °C (–40...+176 °F)

一體式（可選）：–50...+80 °C (–58...+176 °F)

分體式（標準）：–40...+85 °C (–40...+185 °F)

分體式（可選）：–50...+85 °C (–58...+185 °F)

傳感器外殼材質

傳感器接線盒：鋁合金AlSi10Mg涂層；1.4408 (CF3M)

變送器外殼材質

鋁合金AlSi10Mg涂層：1.4404 (316L)

防護等級

一體式儀表：IP66/67, type 4X

分體式傳感器：IP66/67, type 4X

分體式變送器：IP66/67, type 4X

顯示/操作

四行背光顯示，觸摸鍵操作（外部操作）

通過現場顯示屏和調試軟件設置

提供分離型顯示單元

輸出

4...20 mA HART（無源）

4...20 mA（無源）

脈沖/頻率/開關量輸出（無源）

輸入

4...20 mA (無源信號)

數字通信

HART、PROFIBUS PA、FOUNDATION Fieldbus

電源

12...35 VDC（4...20 mA HART，帶/不帶脈沖/頻率/開關量輸出）

12...30 VDC（4...20 mA HART，4...20 mA）

12...35 VDC（4...20 mA HART，脈沖/頻率/開關量輸出，4...20 mA輸入）

9...32 VDC（PROFIBUS PA，脈沖/頻率/開關量輸出）

防爆認證

ATEX、IECEx、cCSAus、TIIS

產品安全性

CE認證、C-Tick認證

功能安全性

功能安全遵循IEC 61508標準，允許在IEC 61511標準規定的安全應用中使用

計量認證和證書

在認證標定裝置上標定（符合ISO/IEC 17025標準）

船級認證和證書

ABS、LR、BV

壓力認證和證書

PED、CRN、AD 2000

材料證書

3.1材料證書

NACE MR0175/MR0103、PMI（特殊選型）、焊接測試符合ISO 15614‐1標準，類同ASME IX（特殊選型）
